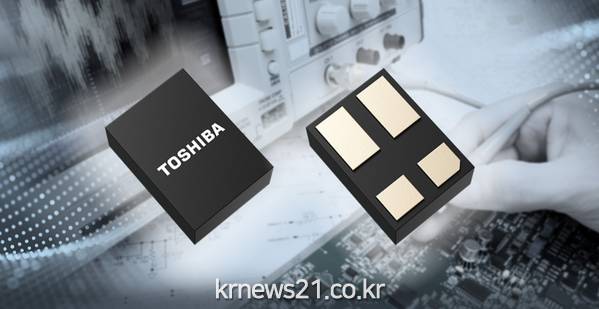

▲ 사진=Toshiba Electronic Devices & Storage Corporation

도시바 일렉트로닉 디바이스 앤 스토리지(Toshiba Electronic Devices & Storage Corporation)(이하 도시바)가 얇은 소형 WSON4 패키지에 담긴 광계전기 ‘TLP3475W’를 출시했다. 삽입 손실을 줄이고 고주파 신호의 전력 감쇠를 억제[1]하므로 많은 수의 계전기를 사용하고 고속 신호가 필요한 반도체 테스터의 핀 전자 장치에 적합하다. 대량 출하가 오늘 시작된다.

도시바의 최적화된 패키지 설계가 신제품 광계전기의 기생 커패시턴스와 인덕턴스를 줄여준다. 이를 통해 삽입 손실이 감소하고 고주파 신호의 전송 특성이 20GHz(대푯값)로 향상되는데[2], 이는 도시바의 기존 제품인 TLP3475S보다 약 1.5배 낮은 수준이다[2].

TLP3475W는 두께가 0.8mm(대푯값) 밖에 안되는 얇은 소형 WSON4 패키지를 사용해 업계에서 가장 작은[3] 광계전기가 되었으며, 향상된 고주파 신호 전송 특성을 실현한다. 이 제품은 도시바의 초소형 S-VSON4T 패키지보다 높이가 40% 더 낮아서 동일한 회로 기판에 더 많은 제품을 장착할 수 있으며, 측정 효율 향상에 기여할 것이다.

도시바는 제품 라인업을 지속적으로 확장하여 더 빠른 속도와 더 뛰어난 기능을 제공하는 반도체 테스터를 지원할 예정이다.

애플리케이션

· 반도체 테스터(고속 메모리 테스터, 고속 로직 테스터 등)

· 프로브 카드

· 측정 장비

특징

· 업계에서 가장 작은[3] WSON4 패키지: 1.45mm×2.0mm(대푯값), t=0.8mm(대푯값)

· 고주파 신호 통과 개선: f=20GHz(대푯값) @삽입 손실(S21) = -3dB

· 노멀 오픈 기능(1-Form-A)

주:

[1] 주파수 대역이 수백 메가헤르츠에서 수십 기가헤르츠 범위에 있는 경우.

[2] 신호가 출력 MOSFET을 통과할 때 전력 감쇠비(삽입 손실)가 -3dB인 주파수 대역.

[3] 광계전기의 경우. 2023년 10월 기준, 도시바 조사.

주요 사양

(표의 내용은 pdf 참조. 다운로드: https://bit.ly/3RYvckW)

신제품에 대한 자세한 내용: TLP3475W

도시바 광계전기에 관한 더 많은 정보는 아래의 링크에서 확인할 수 있다.

광계전기(MOSFET 출력)

온라인 대리점에서 신제품의 가용성을 확인하려면 다음을 방문하면 된다.

TLP3475W

온라인 구매

* 회사명, 제품명 및 서비스 이름은 각 회사의 상표일 수 있다.

* 본 문서에 포함된 제품 가격 및 사양, 서비스 내용, 문의처 등의 정보는 발표일 현재의 정보이며 사전 통지 없이 변경될 수 있다.
