안리쓰는 BERTWave MP2110A 샘플링 오실로 스코프의 광 모듈 및 장치 제조 및 검사 기능을 업그레이드한 3가지 새로운 클럭 리커버리, PAM4 분석 및 지터 분석 옵션을 출시한다고 발표했다.

◇개발 배경

데이터 트래픽 양은 빠르게 성장하는 공급 업체가 새로운 고유 서비스를 사용자에게 제공함에 따라 기하 급수적으로 증가하고 있다. 결과적으로 이러한 서비스를 지원하는 광 모듈은 전송 속도가 이전 NRZ 기술에서 PAM4[*1]로 진화하면서 200 및 400 Gbit/s의 더 빠른 속도로 전환되고 있다. 사용중인 실제 모듈의 성능을 평가할 필요성은 전송 장비 광 인터페이스를 평가하고 지터 구성 요소 등을 분리하는 트리거 신호를 제공하고 지터 구성 요소 등을 분리해야 한다.

결과적으로 이러한 다양한 측정 요구와 PAM4 광 모듈 제조를 충족시키기 위해 안리쓰는 MP2110A에 이러한 효과적인 옵션을 추가하여 검사 시간 단축, 생산 라인 수율 증가 및 측정 장비 비용 절감을 지원한다.

◇제품 개요 및 주요 특징

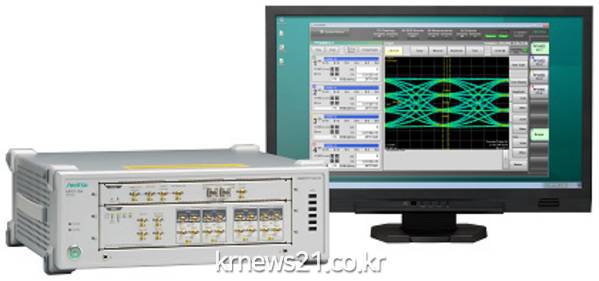

기존의 BER 측정 및 EYE 패턴 분석[*2] 외에도 올인원 MP2110A를 사용하여 클럭 리커버리, 지터 분석[*3] 및 PAM4 분석을 지원하는 세 가지 새로운 기능을 추가했다. 이러한 새로운 옵션은 언제든지 MP2110A에 새롭게 장착할 수 있다.

·옵션-095 PAM4 분석 소프트웨어

이 옵션은 TDECQ[*4]와 같은 PAM4 광 신호를 평가하는 데 필요한 측정을 지원한다. 복잡한 설정이 없고 측정 결과를 쉽게 캡처할 수 있다.

저 노이즈(3.4μW typ.) 및 고감도 오실로스코프는 작은 EYE 마진 PAM4 신호에서도 높은 재현성 측정을 지원한다.

고속 샘플링은 TDECQ 분석에 필요한 데이터 수집 시간을 단축시킨다. 측정 시간 단축으로 PAM4 신호 평가에서 생산성을 향상 시킨다.

·옵션-054 클럭 리커버리(전기/광)

이 옵션은 입력 데이터 신호에서 샘플링 오실로스코프에 필요한 트리거 신호를 복구한다. 클럭 소스가없는 전송 장비와 같은 파형 모니터링에 사용할 수 있다. 복잡한 케이블 연결없이 쉽고 저렴한 비용의 측정 시스템 구성을 지원하는 내장 설계로 구성됐다.

장비 비용 절감을 위해 NRZ 및 PAM4 클락 복구 지원한다. MP2110A 내부 디바이더로 인한 손실을 줄이고 수신감도에 미치는 영향을 최소화 하여 PAM 신호의 고감도 모니터링 지원한다.

·옵션-096 지터(Jitter) 분석 소프트웨어

이 옵션은 TJ, DJ, RJ 등과 같은 다양한 지터 구성 요소에 대한 개별 분석을 지원한다. J2, J9 등 제조 검사(EYE 모드)가 요구하는 빠르고 쉬운 측정을 지원한다. 자세한 DJ 분석 지원(고급 지터 모드)과 동시 지터 분석 및 EYE 마스크 테스트를 지원하여 측정 시간 단축시킨다.
